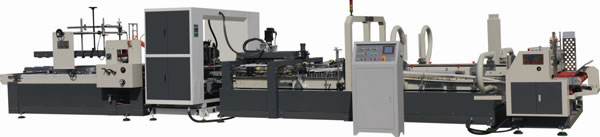

Plieuse-colleuse de cartons

Caractéristiques principales
1. La plieuse-colleuse de cartons est applicable au carton ondulé de 3, 5 et 7 couches.
2. Le pas de piquage peut être de 50mm à 90mm.
3. Avec une capacité de production élevée, la vitesse de fonctionnement de la machine de fabrication de cartons ondulés est d'environ 1000 à 1200 agrafes / min.
4. La plieuse-colleuse de cartons prend en charge l'alimentation automatique de cartons, le pliage, la régulation, l’agrafage ou le collage, le comptage, l’empilage, et la décharge.
5. La régulation de cartons et l’agrafage sont commandés par le servomoteur.
6. Utilisant des clous standards internationaux #17 ou #18, cette machine est conçue avec un angle d’agrafage de 45 °.
7. Les quatre servomoteurs sont importés de chez Yaskawa. Mis à part la grande précision, les moteurs d’asservissement offrent une performance stable de la plieuse-colleuse de cartons.

Spécifications de la plieuse-colleuse de cartons

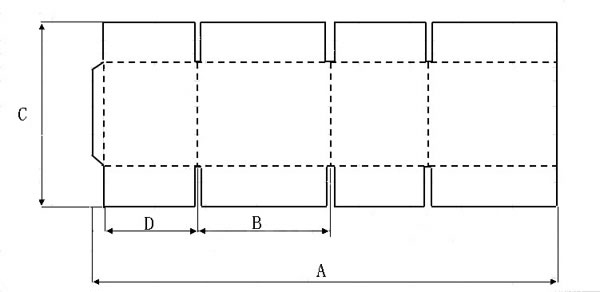

Modeles JHXDX-2000 JHXDX-2800
Eléments Max. Min. Max. Min.
A 1900 700 2520 750
B 900 300 900 300
C 600 150 620 150
D 800 350 760 640

Paramètres techniques

Modèles JHXDX-2000 JHXDX-2800
Taille maximale du carton 900×1900mm 900×2600
Taille minimale du carton 250×700mm 300×850
Surface de l'installation 2600×10000mm 3500×12000mm
Puissance totale 7.9kW 7.9kW
Alimentation électrique 3-phases 380V 3-phases 380V

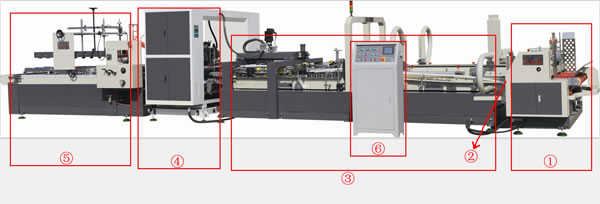

Structures principales

①Dispositif d'alimentation automatique
②Dispositif automatique de gélatinisation
③Unité de pliage automatique
④Agrafeuse automatique
⑤Convoyeur
⑥Pièces électriques

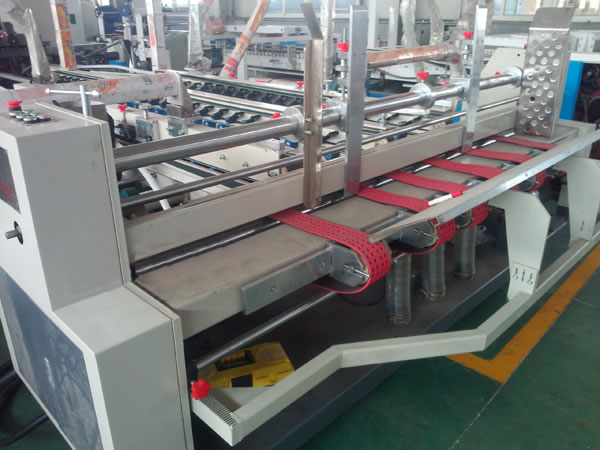

Dispositif d'alimentation automatique

Le dispositif d’alimentation automatique adopte une courroie en caoutchouc sous vide de haute qualité, assurant une alimentation régulière et efficace de cartons. La conception spéciale aide à réaliser un réglage simple, rapide et précis sur le chargeur automatique. Le fonctionnement indépendant du dispositif latéral, le déflecteur d’alimentation de papier, et la courroie permettent un réglage simple, rapide et précis sur la base de la taille du carton.

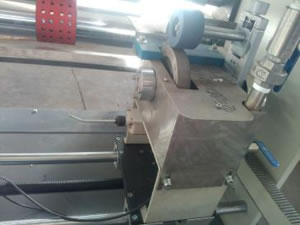

Unité de livraison de clous et collage

1. La largeur de la colle est de 20mm à 25mm. La gélatinisation est effectuée à partir de la partie inférieure de la boîte en carton.
2. Sur la base des conditions du carton ondulé, le réservoir de colle peut être déplacé latéralement. En dehors de la grande capacité de stockage de la colle, le réservoir de la colle est très apprécié à cause de sa facilité de nettoyage.
3. La quantité d'alimentation en colle est réglable.
4. Le système de contrôle électrique est propice à l’agrafage précis des cartons.

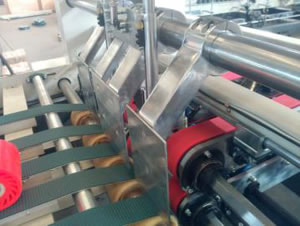

Unité de pliage automatique

1. L'unité d'alimentation utilise une courroie de friction élevée. Le convertisseur de fréquence qui contrôle spécialement la vitesse de pliage peut être contrôlé séparément, et synchronisé avec le moteur principal.
2. Pratique et rapide, l'ajustement de changement de commande est assez facile.
3. Grâce au rouleau de repliage, couteau de repliage, rouleau latéral, et la plaque de battement, les plis en queue de poisson des boîtes en carton peuvent être éliminés de manière efficace.
4. Par ailleurs, le système de compensation et de correction secondaire est propice à la surface lisse des cartons.

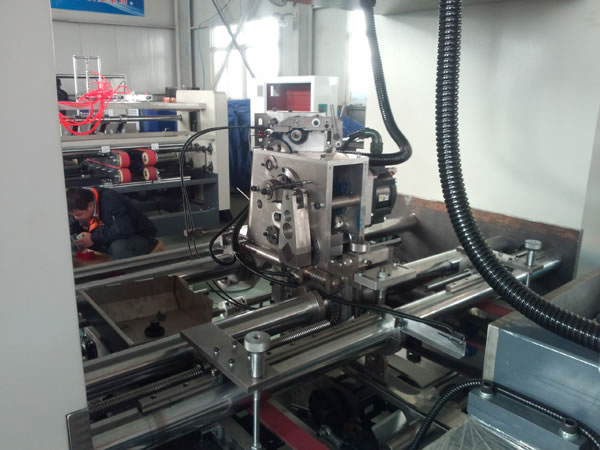

Agrafeuse automatique

1. L'agrafeuse automatique adopte un entraînement à courroie synchrone, un système de contrôle PLC et un écran tactile pour le contrôle pratique, rapide et précis de la plieuse-colleuse de cartons.
2. Caractérisé par une faible consommation d'énergie, une vitesse rapide, et une haute stabilité, la tête d’agrafage de type oscillant contribue à améliorer la qualité du carton.

Unité de comptage et d’empilement

1. La plaque de battement est utilisée pour réduire l'apparition des plis en queue de poisson.
2. Le nombre de cartons pour chaque pile peut être mis en place en série de 10, 15, 20 et 25 pièces.

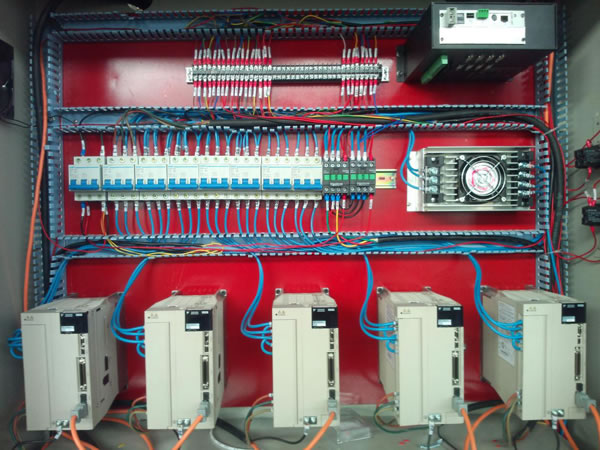

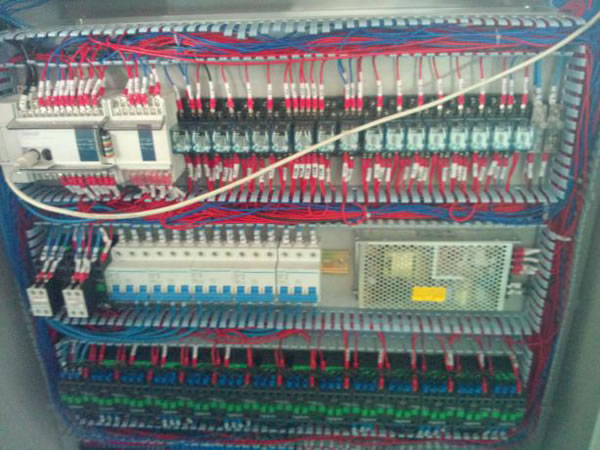

Pièces électriques

1. Les pièces électriques sont scientifiquement et raisonnablement conçues à structure optimale et qualité fiable, ce qui entraine un faible taux d'échec de la machine.
2. Le système de commande servomoteur Yaskawa permet un fonctionnement précis de la machine.
3. De plus, notre plieuse-colleuse de cartons utilise l’interrupteur Omron et les relais intermédiaires du français Schneider.

Flux de production

1. Alimentation automatique
2. Collage automatique
3. Pliage automatique
4.Pliage automatique
5. Assemblage automatique
6. Comptage et empilage automatique
7. Regroupement
8. Regroupement

Si vous êtes intéressés par cette machine, veuillez nous contacter pour plus d'informations.
