Caractéristiques structurelles
- La feuille de carton ondulé simple face issue de la machine à onduler simple face est transmise de façon précise vers le frein de tension ou le frein d'aspiration pour utilisation dans le système de transmission.
-

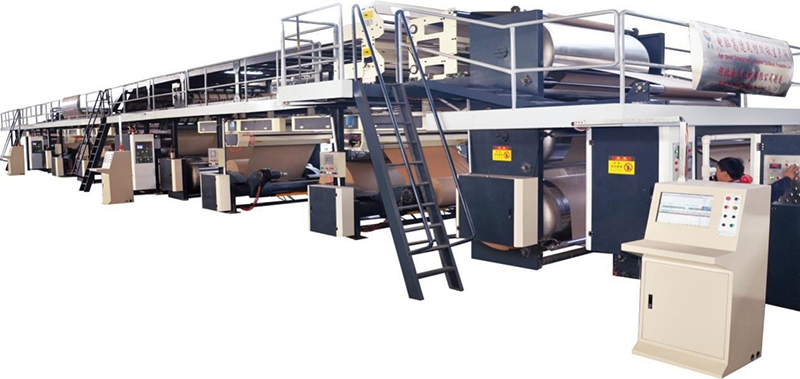

Le pont de l’onduleuse est équipé d’un système d’aspiration et de tension, avec un souffleur centrifuge haute tension de 3 kW à fréquence variable pour garantir l’aspiration sous vide et le tensionnement de la feuille. De plus, le système de guidage de bande électromécanique garantit une fixation précise de la feuille sur un plan horizontal.
-
Deux groupes de panneaux de commande sont installés pour permettre un contrôle électrique ajustable, soit en haut ou en bas du pont.
-
La section de collecte est équipée d'un entraînement à fréquence variable indépendant, synchronisé avec la machine à onduler simple face, permettant à toutes les feuilles de carton ondulé simple de monter sur le pont. Certaines feuilles sont stockées sur le pont pour compenser les variations de vitesse, puis envoyées vers le préchauffeur trois rouleaux pour préchauffage, vers l'encolleuse et enfin vers la machine à onduler simple face pour l’assemblage.
-
Le support d’alimentation est équipé de deux bandes transporteuses inclinées pour un approvisionnement à basse vitesse. Ce système permet un empilage efficace des feuilles de carton ondulé simple face pour une production fluide et optimisée.
Paramètres Techniques
- Couche
- Simple, double, triple
- Largeur de travail (mm)
- 1200 - 2800
Système de Contrôle du Guidage et de Tendeur de Bande (en option)

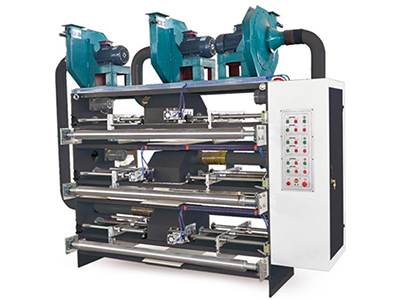

1）Système Électrique de Guidage et de Tendeur de Bande
La tension d'aspiration est réglable.
Les feuilles de carton sont alignées au moyen d’un système électrique.
L'opération peut être réalisée aussi bien au-dessus qu'en dessous du pont supérieur.

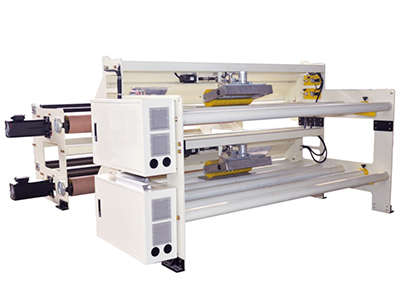

2）Système de Guidage et de Tendeur Automatique FTR
La machine automatique de guidage et de tendeur pour carton ondulé est conçue et fabriquée pour aligner automatiquement les feuilles de carton sur une distance de 3 à 5 mètres. Le changement de commande se fait directement, sans aucun réglage. La tension est ajustée de manière automatique pour chaque feuille. Cet équipement fonctionne de façon silencieuse et très économe en énergie.
Système de Guidage de Bande
- Détection de l’ondulation sans contact
-
Guidage de bande d’une précision exceptionnelle
-
Changement d'ordre possible sans ajustement préalable
-
Contrôle en boucle fermée pour un fonctionnement continu
-
Capteur infrarouge basé sur LED à longue durée de vie
-
Guidage simultanément de la bande en fonction du centre et du bord
Système de Tendeur de Bande
- Assure une tension constante lors du transport des feuilles de carton ondulé simple face.
-
Tension contrôlée par régulateur de pression de manière manuelle ou ajustée automatiquement en fonction de la tension des feuilles.
-
Équipement silencieux et à faible consommation énergétique.
Remarque : Ce système très performant peut être vendu individuellement sur demande.
