Ligne de production industrielle pour carton ondulé

La ligne de production industrielle pour carton ondulé est faite d'un dévidoir, d'un pont magasin, d'un aligneur latéral automatique, d'une colleuse, d'une machine de compactage, d'une section de séchage avec cylindre de séchage, d'un calendrier, d'une section de refroidissement, d'une machine de traction et de séparation du papier, d'une coupeuse transversale CNC, d'un empileur, etc.

Cette ligne de production industrielle pour carton ondulé lamine le rouleau de papier dont la largeur peut être en option de 1800mm, 2000mm ou plus. Elle est adaptée à trois ou quatre pièces de support ondulé en même temps, pour réaliser du carton d'un poids de 2 000g/m2 et d'une épaisseur de 3,5mm. De plus, la quantité de production peut être de 60 à 120 tonnes par jour. Le carton produit par notre ligne de production industrielle est comparable à ses concurrents importés en termes d'épaisseur, de compacité, de teneur en humidité, de lissage, de raideur et de résistance à la traction. C'est pourquoi c'est un substitut idéal des panneaux de fibre ultra-épais.

Cette onduleuse est dotée de techniques de production de pointe, d'une opération et maintenance pratiques, d'une grande économie en énergie, d'une bonne protection environnementale, etc. Elle évite les nombreux désavantages d'un laminage manuel avec une seule machine, réduit conséquemment les coûts, tout en améliorant la qualité du carton et en permettant de grands bénéfices économiques. Aussi, cette ligne de production industrielle pour carton ondulé est le choix idéal pour la fabrication des boîtes en carton et en panneaux de fibres. Elle est également adaptée à la production de paquets de cigarette, de boîtes à vin, de bagages, de boîtes alimentaires, de boîtes à cadeau haut de gamme, etc.

Spécifications techniques

Vitesse nominale: 100m/min
Vitesse réelle: 40-80m/min
Largeur effective: 600mm-1800mm

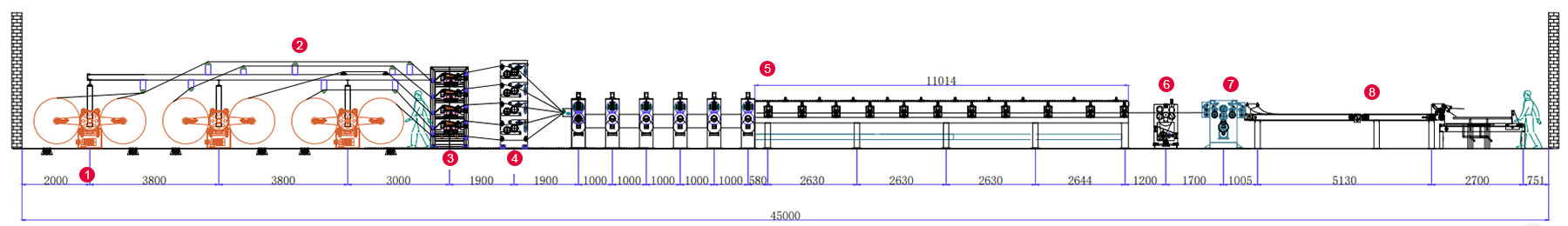

Longueur de la ligne de production: environ 45m (selon les dessins de conception)
Dimensions: 40m×8.2m×3.8m

Composants
1. Cylindre de cage de laminoir hydraulique sans arbre HS-B
Spécifications des composants principaux
  • * Méthode d’entrainement: transmission entièrement hydraulique
  • * Diamètre de serrage: maximum Ø1500mm, minimum Ø400mm
  • * Charge portante un seul côté: maximum 3000kg
  • * Diamètre de l’arbre principal: Ø240mm
  • * Marque du système hydraulique: TIANYUAN
  • * Marque des composants pneumatiques: AIRTAC
  • * Marque de l’équipement de distribution basse tension: SCHNEIDER, CHNT
Spécifications du système hydraulique
  • * Pression de service (Mpa): 12-16 MPa
  • * Gamme de levage du cylindre hydraulique: Ø125mm×440mm
  • * Diamètre du cylindre hydraulique: Ø80mm×720mm
  • * Puissance hydraulique unitaire: 4KW
Caractéristiques
  • * La machine peut de façon simultanée traiter deux rouleaux de papier pour une exploitation continue lors du changement du papier d’alimentation.
  • * Le système d’entrainement hydraulique couvre les processus de levage, de serrage et de relâchement de la base du papier.
  • * Le système de contrôle de tension intègre un freinage pneumatique et un contrôle manuel, lesquels sont commandés en ligne avec le dispositif d'alimentation du papier.
2. Convoyeur portique 3 axes
Spécifications techniques

Le convoyeur portique 3 axes effectue les processus de transmission et d’ajustement du papier. Il intègre des arbres de guidage quatre axes. Le diamètre du rouleau de guidage est de Ø85mm. L’utilisateur doit ajuster manuellement pour équilibrer l’arbre du papier. Le profilé en acier du convoyeur portique 3 axes est conforme à la norme GB/T 699-2015.

3. Dispositif d'alignement latéral

Le diamètre du rouleau de guidage est de Ø85mm. Le profilé en acier du support principal du portique est conforme à la norme GB/T 699-2015.

Caractéristiques
  • * Le rouleau de guidage et l’unité d’alignement assurent un alignement automatique du papier.
  • * L’aligneur latéral permet de réduire les pertes causées par la déviation du papier lors du processus de compaction.
  • * L’ajustement est automatique grâce au test pneumatique.
4. Encolleuse à 3 rouleaux
Spécifications techniques
Paramètres
  • * Diamètre du rouleau de guidage: 100mm, épaisseur de paroi 15
  • * Diamètre du rouleau d’encollage: 240mm, épaisseur de paroi 30
  • * Diamètre du rouleau d’encollage souple: 140mm, épaisseur de paroi 15
Caractéristiques
  • * L’aligneur latéral est équipé d’un moteur de conversion de fréquence et entrainé par une chaîne à roue dentée.
  • * Le rouleau d’encollage est en anilox gravé avec une surface recouverte de chromate. La surface du rouleau de compression est recouverte de chromate pour un broyage fin.
  • * Intégrant une opération pneumatique, la structure de roulement deux côté est flexible et pratique. Cet équipement intègre une opération pneumatique et un mécanisme à double rouleau pour la pression du papier.
  • * L’approvisionnement automatique à circulation de colle permet de protéger la colle contre l’humidité.
  • * Le préchauffeur accélère la gélatinisation.
5. Contre colleuse
Spécifications techniques
Paramètres
  • * Spécification du rouleau d'appui robuste: diamètre 400mm×épaisseur 35mm avec chromage et affûtage fin
  • * Spécifications du rouleau d'appui de refroidissement: diamètre 110mm× épaisseur 15mm avec chromage et affûtage fin
  • * Spécification du cylindre d'entrainement: diamètre 400mm× épaisseur 35mm avec chromage et affûtage fin
Caractéristiques
  • * Dotée d’une excellente résistance, la machine présente une structure en profilé d’acier. Adéquate pour une exploitation à grande vitesse, elle se caractérise par une grande durabilité, une performance stable et une apparence impeccable.
  • * Le rouleau d'appui robuste a été professionnellement conçu et fabriqué, il est conforme aux normes nationales de sécurité.
  • * Le rouleau d'appui robuste intègre un contrôle pneumatique qui assure une pression uniforme, une ascendance et descendance stable avec une exploitation fiable.
  • * Le carton est fermement collé et de forme plate.
6. Machine de découpe transversale CNC
Spécifications techniques
Paramètres
  • * Vitesse maximale: 100m/min
  • * Largeur de découpe: 500mm-9999mm
  • * Précision de découpe: ±1mm pendant l’exploitation uniforme
  • * Exigences de cartonnage:
Papier brut <360g/㎡ Milieu ondulé <200g/㎡
Epaisseur 3-14mm Teneur en humidité <10%
  • * Humidité relative 20%-90%; température relative 5℃-50℃
  • * Pression de l’alimentation en air: 0.6-0.9MPa
  • * Diamètre de l’arbre de la lame de coupe: partie supérieure Ø 188mm, partie inférieure Ø 188mm
  • * Diamètre de l’arbre d guidage:
    Essieu avant du dessus(planétaire)Ø 165mm Essieu avant du dessous Ø 120mm
    Essieu arrière du dessus(planétaire)Ø 165mm Essieu arrière du dessous Ø 120mm
Caractéristiques
  • * La machine dispose de fenêtres sur les deux côtés pour une exploitation et une maintenance facile et pratique.
  • * Le système de transmission intègre une pompe à huile avec une lubrification automatique par circulation d'huile dans le but d’assurer une transmission de précision.
  • * Le système d’échange de découpe, de conception structurelle spéciale, garantit une exploitation rapide et efficace.
  • * Le système tout entier a été conçu et fabriqué conformément à la norme CE. Il a réussi au test strict par ordinateur afin de garantir la qualité industrielle, la longévité et la stabilité de l’ensemble.
  • * Le système intègre une fonction de détection automatique qui permet d’éviter la perte causée par un usage inadapté et une exploitation négligente.
  • * L’ordinateur peut de façon automatique ajuster la vitesse de découpe du papier selon les spécifications du carton et la vitesse réelle de la production. Il va aussi surveiller automatiquement la vitesse de l’exploitation afin de maintenir une bonne synchronisation.
  • * L’ordinateur peut sauvegarder jusqu’à 999 paramètres et réaliser automatiquement les opérations en séquence ou selon les priorités. L’écran de conception avancée affiche une variété d’informations de production.
7. Palettiseur automatique avec structure à angle droit
Spécifications techniques

Le palettiseur automatique est utilisé pour déplacer les cartons le long du convoyeur à bande. Sa structure à angle droit permet une économie considérable d’espace. Le palettiseur empile automatiquement les cartons, les compte, réinitialise électroniquement le nombre et convoie transversalement les cartons vers l’extérieur. La longueur maximale du carton est de 1600mm.

Matériaux

La structure principale est en profilé d’acier 16#.

8. Système de compression d’air

Le système de compression d’air fournit de l’air comprimé à tous les composants pneumatiques de la ligne de production, ce qui assure une pression de fonctionnement stable.

Caractéristiques
  • * Le système de stockage d'énergie à air comprimé est adopté pour un approvisionnement centralisé de l’air à pression stable et à sources suffisantes.
  • * Chaque composant pneumatique s’approvisionne en gaz à partir du tube principal avec un contrôle indépendant sans influence mutuelle.
  • * Chaque composant pneumatique ajuste la pression d’air comme requis et est équipé d’un baromètre.
  • * Avant l’entrée de l’air comprimé dans les composants pneumatiques, celui-ci doit passer à travers un filtre secondaire et un système de rétention de brouillards d’huile, dans le but d’assurer une bonne performance et sécurité de l’actionneur.
Matériaux bruts et Paramètres
  • * Compresseur d’air: 7.5kw
  • * Matériau du réservoir d’air: réservoir en acier de Jinan Iron and Steel Company Ltd. Epaisseur de paroi 20mm
