Machine automatique de fabrication de colle

Accueil » Produits » Machine automatique de fabrication de colle

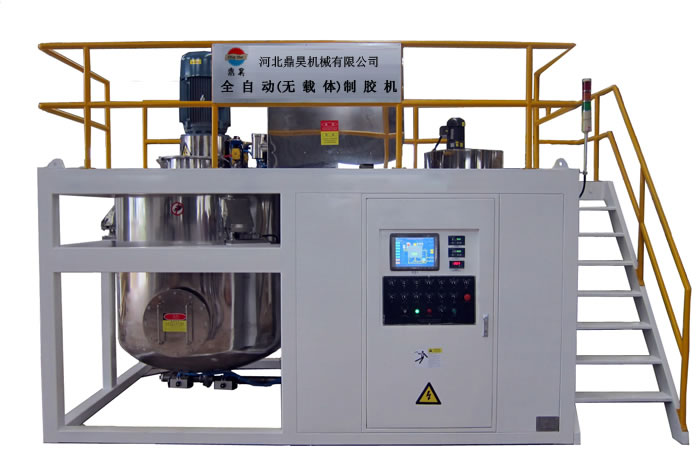

Machine automatique de fabrication de colle

La machine automatique de fabrication de colle permet de fabriquer de la colle pour les cartons ondulés.

Configurations
1. Système de mélange de matériaux
Le système de mélange de matériaux de la machine automatique de fabrication de colle adopte un réservoir de réaction en acier inoxydable spécialement conçu, traité par technologie de traitement de surface. Le moteur de mélange de 1,5 kW et le système de mélange vertical sont propices à l'effet optimal de mélange. En outre, les trois ensembles de système de pesage indépendants de haute précision aident l’utilisateur à contrôler facilement la quantité de matière première.

2. Support et plate-forme
Le support est en acier au carbone standard Q235-A. La plate-forme du système de fabrication de la colle est en tôle striée. En outre, la plate-forme de la machine automatique de fabrication de colle adopte une rambarde et une échelle en acier au carbone Q235.

3. Système de contrôle / Logiciels
Ce mécanisme adhésif adopte une série d’armoire à commande principale. Tous les moteurs adoptent un système de protection contre les pannes et un système d'alarme. Notre produit adopte le PLC Siemens, l’interface homme-machine WEINVIEW de Taiwan (ou d’autres marques requises par le client), ainsi que l'élément pneumatique exclusif. Le logiciel spécialement conçu permet aux utilisateurs de saisir l'adresse de l'opération dans un court laps de temps. La protection par mot de passe à plusieurs étapes, contre la modification des formules et des paramètres, assure la haute sécurité de la machine automatique de fabrication de colle.

4. Système automatique d'alimentation d’additif et de borax
Nous concevons particulièrement le réservoir de stockage avec dispositif antiblocage pour éviter l'échec d'alimentation causé par le borax humide. Les trois ensembles de système de pesage indépendants de haute précision peuvent efficacement contrôler le dosage de l'additif et du borax.

5. Système d'alimentation automatique de la liqueur alcaline
Le système d'alimentation automatique de la liqueur alcaline de la machine automatique de fabrication de colle est composé de réservoir de stockage en acier inoxydable et de pompe à membrane de bonne durabilité GRACO d'Amérique.

6. Système d'alimentation de vapeur automatique
Notre système d'alimentation automatique de vapeur d'eau se compose d'un ensemble de système de contrôle de température et de vanne à boisseau sphérique pneumatique pour contrôler l'alimentation de vapeur. En outre, le système d'alimentation de vapeur dispose de la fonction d'alarme en cas de détection d’échauffement anormal.

7. Système d'alimentation automatique en eau de la machine automatique de fabrication de colle
La source d'eau peut être de l'eau de robinet, de l'eau recyclée (provenant du nettoyage de l'équipement), ou du mélange de ladite source d'eau. La fourniture d'eau claire et d'eau recyclée peut être activée automatiquement pour éviter la pénurie de l'eau recyclée.

8. Système de livraison automatique de colle
La pompe à membrane pneumatique de 2 pouces en fonte est importée de pays étrangers. En collaboration avec le système de contrôle de l'accumulateur, la pompe à membrane permet de livrer la colle de façon automatique à la cuve de stockage spécifique, pour les cartons simple face ou les cartons double face. De plus, notre ligne de production de colle adopte un capteur de niveau qui détecte la condition de stockage de liquide dans chaque réservoir. Dans le cas où la colle dans le réservoir de stockage est inférieure à la valeur prédéterminée, le capteur de niveau va envoyer un signal à la machine automatique de fabrication de colle pour le démarrage automatique.

9. Réservoir de stockage d'amidon, Système de convoyage d'amidon et système de livraison de matières premières
Le réservoir de stockage d'amidon de 1,8 tonne et le convoyeur sont responsables de la livraison de l'amidon au réservoir de réaction. Le réservoir de stockage de l'amidon adopte un dispositif antiblocage et un capteur de niveau de liquide.

1.Eau
2.Température initiale, Mélange
3. Amidon
4. Lessive alcaline
5. Premier mélange
6. Eau
7. Chauffage
8. Amidon
9. Additif
10. Borax
11. Deuxième mélange
12. Livraison de colle dans le réservoir de stockage

Alimentation électrique

Eléments Spécifications Quantité
Moteur principal pour le mélange 3-phases 380V 15kW 1
Moteur du convoyeur d'amidon 3-phases 380V 4kW 2
Moteur du convoyeur de l’agent de durcissement d'amidon 3-phases 380V 0.55kW 1
Moteur du convoyeur de l’agent stabilisant 3-phases 380V 0.55kW 1
Moteur du convoyeur du borax 3-phases 380V 0.55kW 1
Moteur du mélange de silicate de sodium 3-phases 380V 0.40kW 1

Paramètres techniques de la machine automatique de fabrication de colle

Taille de la machine 4000×2000×3200 (mm) (Modèle 1800)
Dimensions de l’installation: 8500×3000×3500 (mm) (Modèle 1800)
Alimentation électrique Standard 380V±10%, 50Hz, 3-phases
Capacité de fabrication de la colle Maxi 1500kg, mini: 500kg
Mode de mélange Moteur, plus turbine de mélange double-couche 15kW
Mode de convoyage de la liqueur alcaline Pompe à membrane pneumatique 1/2"
Mode de convoyage de la colle Pompe à membrane pneumatique 2"
Mode de chauffage Vapeur
Interface de l’exploitation Interface à écran tactile homme-machine
Contrôle de poids Réservoir de réaction: 3 capteurs de pesage
Réservoir de matériau additionnel: 3 capteurs de pesage
Système de contrôle PLC, interface homme-machine, et panneau de contrôle
Logiciel Système de contrôle opérationnel humanisé, exclusivement développé par ARIMA, supportant la saisie de formule directe. Commutation entre le contrôle automatique et manuel, et l’inspection automatique
Moteur du mélange Moteur en courant alternation 3-phases
Réservoir de stockage 1 réservoir pour respectivement le matériau auxiliaire et l'amidon (borax et additif)
Capteur de niveau pour réservoir de stockage d'amidon 2 pièces
Système d'alarme L'alarme se déclenche en cas de défaillance du moteur d’alimentation de matériel, débordement de matériel et absence de matériel, ou détection de panne de la vanne.

Accessoires de la machine automatique de fabrication de colle

Eléments Quantité
Coupe de viscosité 1
Chronomètre électronique 1
Thermomètre électronique pour test de point de gélatinisation 1
Coupe (250ml) 1
Résistance thermique 1

Composants de point d'origine

Eléments Marque et Modèle
Moteur principal de mélange Siemens 22/18.5/15kW
Moteur de convoyage des matériaux 4kW
Elément pneumatique AirTac
Valve pneumatique BESTONE
Pompe à membrane Américain GRACO
Système de pesage Américain MK
Interface homme-machine Taïwanais WEINVIEW/Siemens/Schneider
PLC Siemens
Débitmètre Siemens

Services liés à l'installation de la machine, le débogage et la formation du personnel
En tant que fournisseur professionnel, nous offrons des services globaux pour apporter plus de confort à nos clients. Il faut environ 15 jours pour la réalisation de la machine automatique de fabrication de colle, le débogage et la formation du personnel

1. Nous discutons avec nos clients avant ​​l'installation de la machine (1 jour).
2. Confirmation de l'emplacement, l'installation, la tuyauterie, le débogage et la sécurité (7 jours).
3. Cela prend environ 7 jours pour régler la formule de la colle, la formation des opérateurs, et le traitement des défaillances simples.

Les clients peuvent nous contacter pour plus de détails sur les paramètres techniques de la machine automatique de fabrication de colle.
