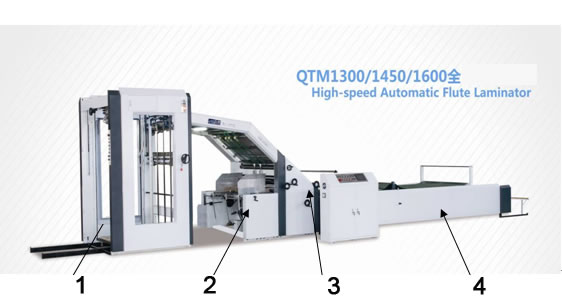

1.Alimentateur supérieur de papier
2.Alimentateur inférieur de papier
3. Dispositif de laminage avant
4. Unité de pressage et de collecte de carton

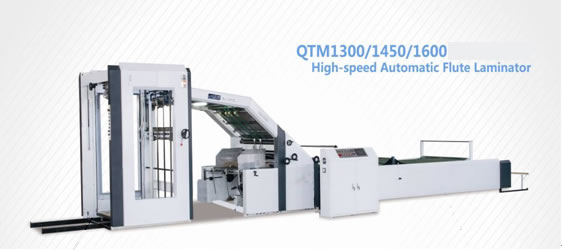

1. La pelliculeuse automatique haute vitesse adopte le dispositif d'alimentation de papier à grande vitesse acheté auprès de fournisseurs bien connus en Chine. Ce produit est populaire en raison de sa large applicabilité, son opération simple et son entretien facile.
A. La vitesse maximale de conception du dispositif d'alimentation de papier est de 16000 pièces par heure. La vitesse maximale de cette ligne de production de matériau d'emballage est de 11000 pièces par heure.
B. Intelligemment conçu, le caoutchouc double-couche pour la séparation du papier et le caoutchouc monocouche pour le convoyage du papier permettent d'éviter efficacement l'apparition de convoyage de papier multiple.
C. Notre pelliculeuse automatique haute vitesse se caractérise par une exploitation stable, une haute vitesse et un faible bruit.

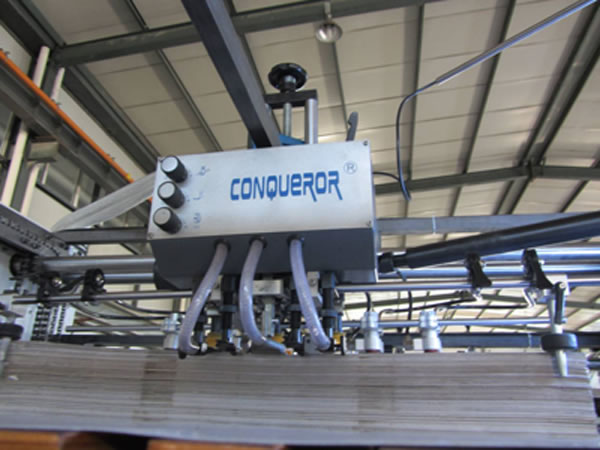

2. Le dispositif de convoyage de papier de surface du lamineur adopte le mode d'alimentation du papier superposé. En comparaison avec le convoyage par intervalle de papier unique, la vitesse d'alimentation du papier est réduite, assurant un bon acheminement de papier. En outre, le grattage de papier peut être supprimé. Cette conception est particulièrement adaptée au papier ayant une surface non lissée parce que le papier supérieur contribue à aplatir le papier du dessous, évitant l'arrêt causé par la déformation du papier

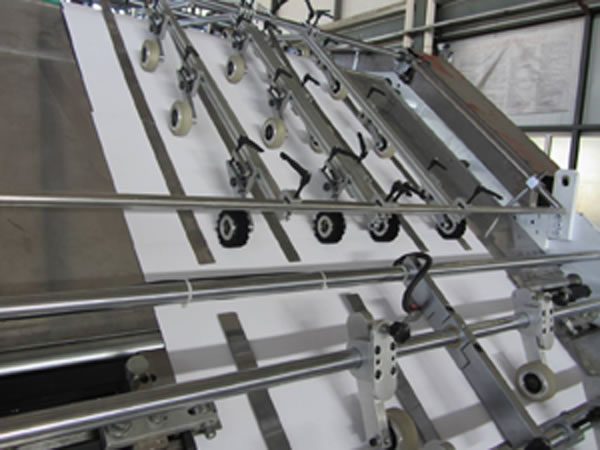

Alimentation du papier superposé
3. Un mécanisme d'alimentation du papier de surface auxiliaire est conçu pour la pelliculeuse automatique haute vitesse, permettant de réaliser l'alimentation continue du papier. Cette conception est propice à l'efficacité de fonctionnement élevée de nos produits.

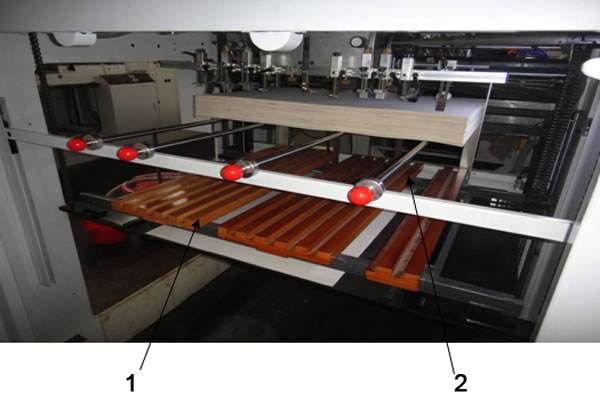

1. Dispositif principal d’alimentation du papier
2. Dispositif auxiliaire d’alimentation du papier
4. Règlement
A. La conception spéciale de l'appareil d'alimentation de papier de surface est propice au positionnement pratique. Cette pelliculeuse automatique haute vitesse adopte un volant et un levier à main de réglage général et précis en fonction de la largeur du papier de surface.

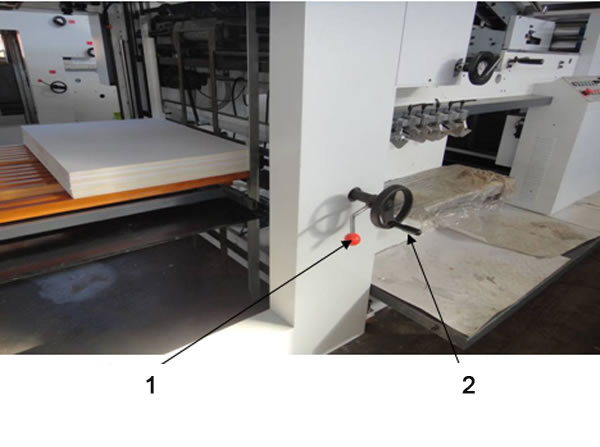

1. Levier pour réglage latéral du papier
2.Volant à main pour réglage général de la largeur du papier de surface
B. Selon la taille du carton, le positionnement du carton ondulé peut être ajusté par opération du volant de la pelliculeuse automatique haute vitesse. L'utilisateur peut obtenir facilement la taille requise sur la base d’indication de figure sur le volant.

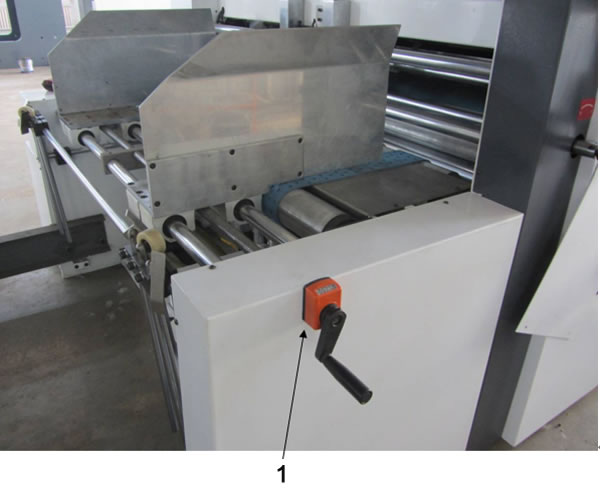

1. Levier à main avec indication de figure pour le réglage de la largeur du papier de support.

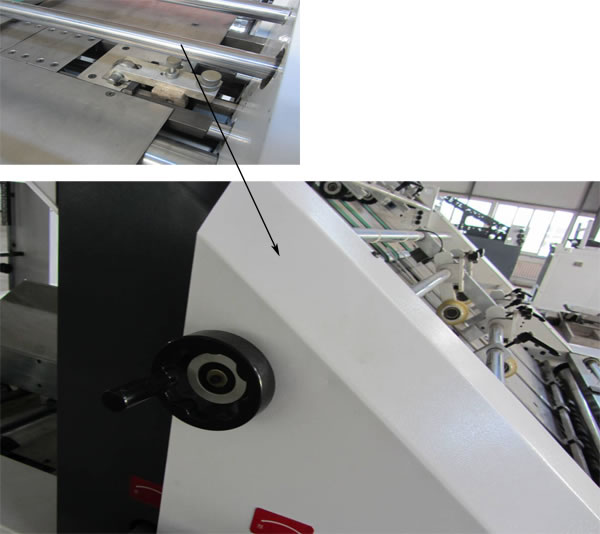

C. Un repère latéral est installé sur l'unité de commande et la partie de transmission automatique de la pelliculeuse automatique haute vitesse. Il est spécialement proposé pour une régulation facile avant le laminage, ce qui entraîne une précision maximale du bord latéral.
Dans le cas où un réglage précis est nécessaire après le laminage du papier de surface et du papier de support, ce volant peut être utilisé pour la régulation. Le papier de surface va être déplacé horizontalement de 1,75 mm à chaque rotation.
5. Pour la production avec du papier de surface et du papier de support différent, la pression et l’ajustement de la quantité de colle peuvent simplement être réalisés par opération du volant de la machine automatique à pelliculer. Basé sur le modèle et l'épaisseur du carton ondulé, l'utilisateur peut directement faire tourner le volant en fonction de la figure correspondante. Cette conception permet aux utilisateurs d'économiser beaucoup de temps.

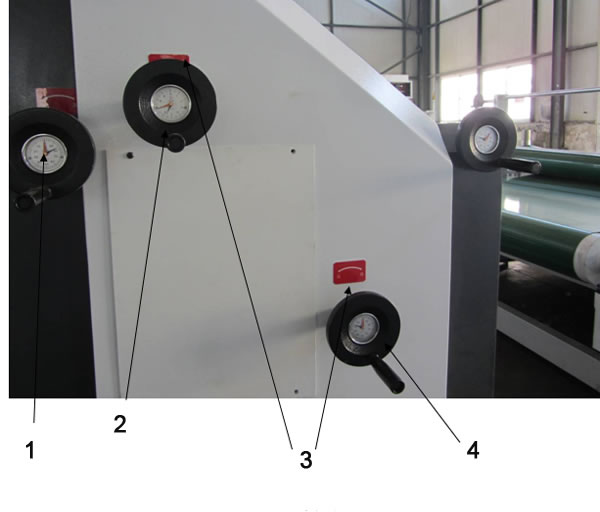

1. Cadran d'affichage numérique
2. Volant de régulation de la quantité de colle
3. Indication de direction
4. Volant de régulation de l'épaisseur du papier
6. Notre pelliculeuse automatique haute vitesse adopte un contrôleur de niveau importé pour le système d'alimentation automatique de la colle. Un signal est envoyé au dispositif d'alimentation de papier au cas où il reste un peu de colle dans le baril. Le contrôleur de niveau peut efficacement éviter le gaspillage de papier.

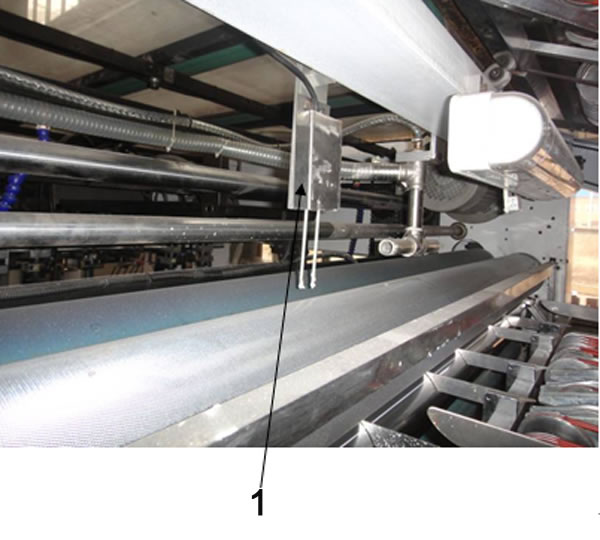

1. Système automatique d'alimentation en colle
7. Un dispositif de protection est installé au niveau du convoyeur de pressage pour le papier du rouleau de pression principal afin d'éviter le gaspillage causé par le papier en désordre.

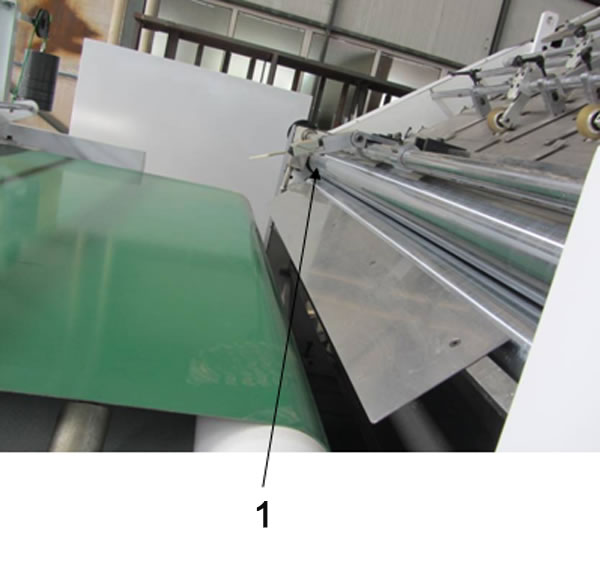

1.Interrupteur de détection et de collection de papiers
8. Pour le dispositif de gélification, il existe un ensemble de rouleau spécial pour le mouillage et le nettoyage de la saleté du papier de support. Grâce à l'ajustement de la quantité d'eau, vous pouvez obtenir des cartons de douceur optimale.

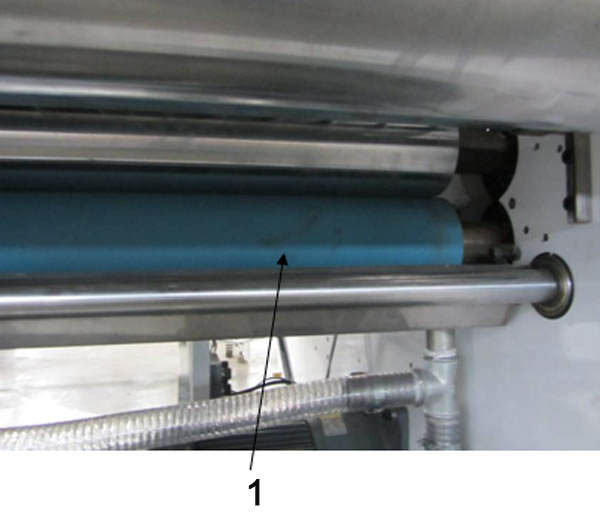

1. Rouleau de mouillage et de nettoyage du papier de support
9. Le rouleau tramé pour la gélatinisation de la pelliculeuse automatique haute vitesse est fabriqué par technologie de traitement spécial, se caractérisant par une économie de colle. Prenant comme exemple la colle blanche, la quantité minimale de colle appliquée est d'environ 30g/m2, ce qui représente 5 à 10g de moins que celle des autres rouleaux. La technologie de traitement spéciale permet d'éviter le roulement de papier.

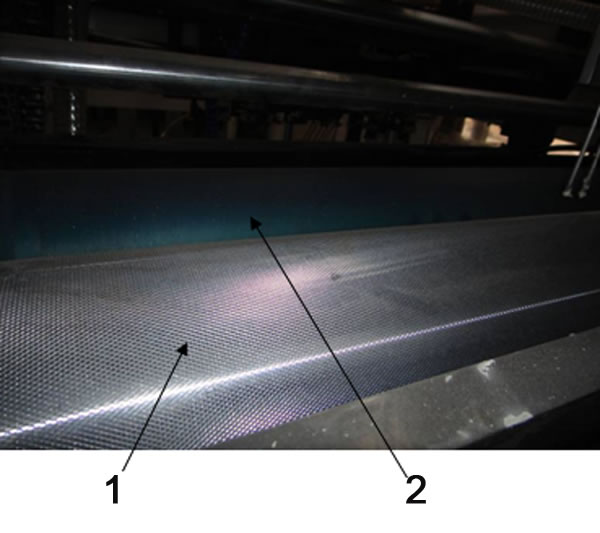

1. Rouleau tramé pour gélatinisation
2. Rouleau de mesure
10. Notre société porte une attention particulière sur la qualité des machines. De plus, nous utilisons notamment les roulements de NSK pour nos pièces principales. Pour les parties non critiques de la pelliculeuse automatique haute vitesse, nous adoptons les paliers du groupe C&U, célèbre en Chine. Nous prenons tous les détails en considération lors de l'assemblage du palier. Le personnel dévoué enregistre attentivement les conditions de montage.

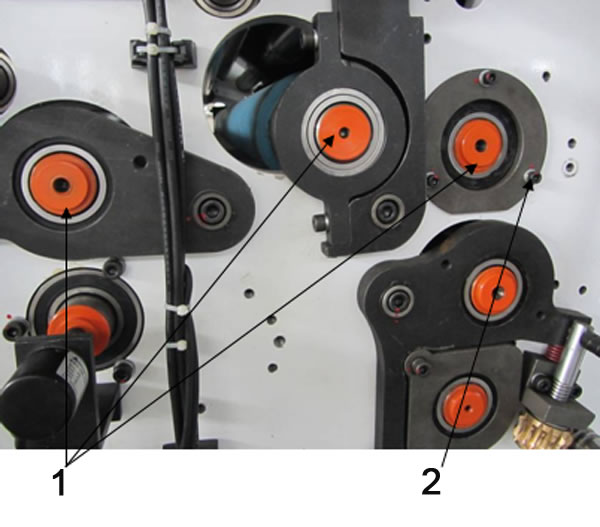

1. Roulements importés
2. Vis de fixation
Nous invitons les clients à nous contacter pour plus d’informations relatifs aux paramètres techniques
