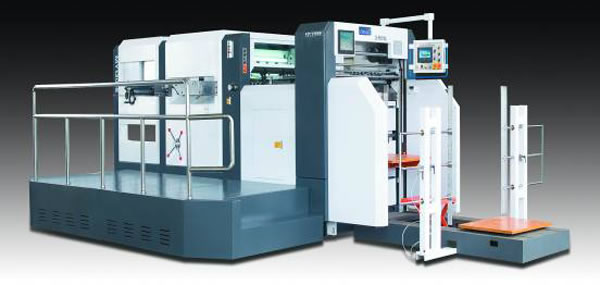

Ligne de découpe semi-automatique

Caractéristiques
1. Haute vitesse
La Ligne de découpe semi-automatique adopte le contrôleur de fréquence pour une accélération de la vitesse en continu. La vitesse maximale idéale peut atteindre 4500 fois par heure. En général, en fonction de la qualité du carton, la machine à découper le carton tourne à lune vitesse de 3600 à 4000 fois par heure. Pour le carton de bonne qualité, la vitesse de fonctionnement peut être tout au plus de 4200 fois / heure.

2. Haute sécurité
Comme le montre le tableau, l'alimentation en carton de la Ligne de découpe semi-automatique est effectuée à la partie arrière de la machine, pour éviter que les opérateurs ne soient blessés par la matrice de découpe. En outre, l’installation et le réglage de la plaque filière peut être effectuée à partir de l'extérieur de la section de découpe. Le capteur et le détecteur de la section de découpe sont spéciaux, s'assurant que la machine ne démarre pas lorsque la plaque de découpe est ajustée.
En dehors de la section de découpe, les capteurs ou le détecteur de proximité sont également installés à la fenêtre de section de découpe de la Ligne de découpe semi-automatique, assurant la surveillance globale de son état de fonctionnement.

3. Opération de proximité
Le panneau de commande adopte une interface homme-machine pour indiquer l'état de fonctionnement de la machine, et les différents dysfonctionnements pour aider l'opérateur. Une caméra est également installée pour que l'opérateur puisse surveiller l'état de fonctionnement à la section de convoyage du carton.

4. Opération facile
Une interface homme-machine est conçue pour le panneau de contrôle de l'appareil de traitement de cartons pour afficher l'état de fonctionnement de la Ligne de découpe semi-automatique, ainsi que les informations de défaut de fonctionnement. En outre, une caméra est installée pour que l'opérateur puisse surveiller l'état de fonctionnement du convoyeur.

Specifications of Semi Automatic Die Cutting Machine

Modèles Unités MY1500E MY1300E
Taille maximale du papier mm 1500×1100 1300×960
Taille minimale du papier mm 400×400 400×400
Taille maxi de découpe mm 1480×1080 1280×940
Vitesse maximale cartons/h 4500 4500
Pression maximale de service tonnes 300 300
Epaisseur maximal de papier mm 7 7
Précision de la découpe mm ±0.5 ±0.5
Puissance totale kW 21 17
Poids total tonnes 14.5 13.5
Dimensions globales mm 7800×4600×2205 7250×4100×2145

Structures principaux et matériels clés
Pièces principales
Les pièces principales se réfèrent au socle, la plate-forme mobile, la plate-forme supérieure, et le panneau de paroi de la machine. Le socle est en fonte grise HT200, et la plate-forme mobile en fonte ductile QT 42-10. Pour le panneau de mur, l’acier A3 de haute qualité est adopté.

Entraînement principal

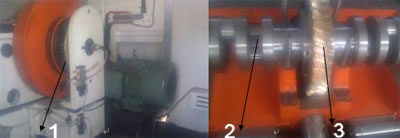

1. Embrayage pneumatique
2. Arbre hélicoïdal
3. Vis sans fin

Le moteur principal de la Ligne de découpe semi-automatique est composé de moteur Siemens de 11kW, embrayage pneumatique, arbre hélicoïdal, et vis sans fin, permettant une pression de sortie stable de plus de 300 tonnes. L'arbre hélicoïdal est en acier 40Cr traité par technologie de trempe. Produit à partir d’alliage de cuivre ZQAL9-4, la vis sans fin est de dureté HRC 45-50. Le palier de la machine est de SKF et la douille est fabriquée avec de l’alliage de cuivre ZQSn6-6-3.

Pièces de découpe et de rainage

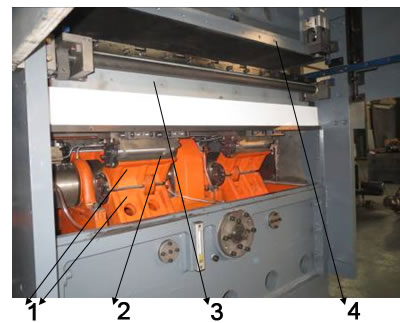

1. Balancier
2.Arbre de balancier
3. Plate-forme mobile
4. Plate-forme supérieure

La plaque de découpe de la Ligne de découpe semi-automatique est en acier 75Crl 7 mm avec une meilleure dureté et une durée de vie plus longue que celle de la plaque de manganèse.

Dispositif de convoyage de la plaque

  • Dispositif de positionnement intermittent 3 caméras
  • Structure interne
  • Douille

N’hésitez pas à nous contacter pour plus d'informations sur les paramètres techniques de la machine de découpe de cartons.
