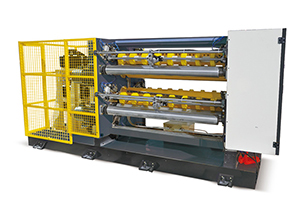

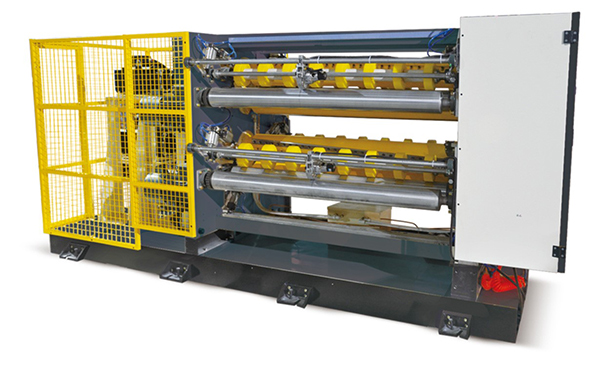

La machine à tronçonner à couteau helicoidal commande numérique RC-25 est conçue en type ciseaux, avec une vitesse de coupe allant jusqu'à 250 m/min et une longueur de coupe réglable de 500 mm à 9999 mm. Elle se caractérise par une précision exceptionnelle, avec une tolérance de ±0,5 mm à vitesse constante et ±1 mm lors des réductions de vitesse. Son emplacement dans la ligne de production de plaques ondulées est illustré dans le shémas 2.
Paramètres Techniques
Largeur de travail (mm)
1200 - 2200
Vitesse de conception (m/min)
100, 150
Longueur de coupe (mm)
500-9999
Précision de coupe (mm)
±1mm (à vitesse constante)
Caractéristiques structurelles
Le système entier est conçu selon les normes CE et soumis à des contrôles rigoureux de qualité industrielle NC, garantissant une qualité, une stabilité et une durée de vie exceptionnelles.
Le frein intègre un système de stockage par régénération d'énergie, permettant des économies d'énergie de plus de 30 %, idéal pour pallier les instabilités électriques en usine.
Le système dispose d’une détection automatique, qui prévient les utilisations anormales et protège contre les dommages dus à des erreurs d'utilisation.
L'ordinateur ajuste automatiquement l’accélération de la découpe en fonction des spécifications et de la vitesse du carton, tout en suivant la vitesse de transmission des feuilles pour rester synchronisé.
La mémoire de l'ordinateur peut stocker jusqu'à 999 commandes, les exécuter automatiquement dans l’ordre ou selon les priorités, et affiche diverses informations de production en temps réel.
L’arbre du couteau est fabriqué avec une précision optimale grâce à un centre d’usinage automatique, garantissant un fonctionnement stable et précis à haute vitesse.
Les engrenages, faits en acier allié de haute qualité, sont traités par trempe, cémentation et rectification pour une dureté atteignant HRC58-60°, assurant ainsi une durabilité accrue.
Un système de lubrification automatique avec pompe à huile et cycle continu garantit une haute précision de transmission. Deux pompes et filtres distincts, associés à deux tubes de cuivre placés près de chaque engrenage, assurent un apport d'huile optimal pour la lubrification et le refroidissement. En cas de chute de pression, le système de protection désactive le couteau pour éviter tout dommage potentiel des engrenages.
