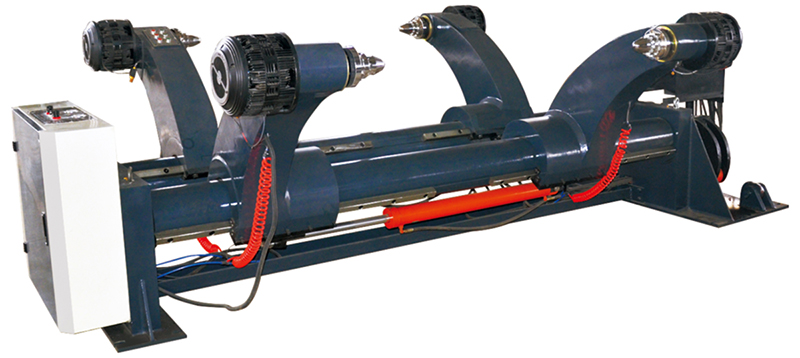

Dévidoir hydraulique

Support hydraulique pour bobines de papier

Le dévidoir hydraulique est l'endroit ou le support ondulé est placé. Il s'appuie sur les avantages de la pression d'huile pour lever et déplacer le support ondulé. Sa position au sein de l'onduleuse série WJ est appréciable sur le diagramme ① et au sein de l'onduleuse série HS sur le diagramme ①.

Caractéristiques
1. Avec sa structure symétrique, le dévidoir hydraulique peut être simultanément équipé de deux rouleaux de support ondulé. De la sorte, le papier peut être facilement changé sans ne stopper la machine.
2. Le système d'entrainement hydraulique est capable de réaliser le levage, le serrage, le desserrage et l'alignement du support ondulé.
3. La tête de serrage est dotée d'un design d'expansion.
4. La tension est contrôlée par un frein pneumatique. De plus, elle peut également être contrôlée en ligne avec la colleuse de papier.
5. Notre dévidoir hydraulique est équipé de deux ensembles de chariots d'alimentation de papier qui alimentent le milieu ondulé des deux côtés. L'alimentation est réalisée jusqu'à la position données, d'une manière flexible.
6. La piste semi-close est entièrement enterrée. Sa structure principale est soudée avec de l'acier en U 16# pour plus de fermeté et de durabilité.

Onduleuse HS
Hebei Dinghao Machinery Company Ltd.

Spécifications techniques
1. Gamme de serrage de papier (largeur de travail) : 1000-2200mm
2. Diamètre de papier serré : Φ350mm-Φ1500mm
3. Capacité de charge max sur un côté : 3000kg
4. Diamètre de l'arbre principal : Φ215mm
5. Pression opératoire du système hydraulique : 12-16MPa
6. Gamme d'opération du cylindre hydraulique (balancement) : Φ100mm×460mm
7. Diamètre du cylindre hydraulique (serrage) : Φ63mm×720mm (< 2000mm lorsque la largeur est supérieure à 3,2m.)
