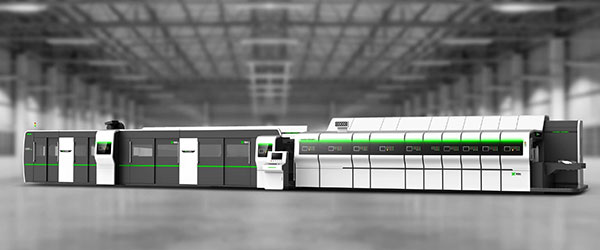

Cette machine de fabrication de carton ondulé est composée d’unités d'alimentation, d'impression, de rainurage, de découpe, de collage et de cerclage, permettant l'impression, le rainurage, le rainage, le chanfreinage, le poinçonnage, le collage et le cerclage de feuilles de 3 ou 5 couches en une seule opération. Elle est principalement destinée à la fabrication d’emballages alimentaires, de boissons et de produits industriels. Idéale pour les moyennes et grandes entreprises de carton, elle peut être intégrée à la ligne de production de votre imprimante existante, offrant ainsi une production entièrement automatisée, efficace et de haute qualité.
Caractéristiques
- Système d’entraînement à dents hélicoïdales assurant une faible nuisance sonore et une conduite stable.
- Engrenages en acier allié 20CrMnTi, traités par rectification précise, traitement super dur et lubrification en spray fermé. Un équilibrateur de niveau d’huile maintient le niveau d’huile constant pour une précision de conduite élevée.
- Chaque unité s’ouvre et se ferme électriquement, accompagnée d'une alarme sonore pour la sécurité des opérateurs. Le moteur d'ouverture-fermeture est équipé d'un embrayage de couple pour limiter les impacts dus aux erreurs de manipulation.
- Chaque unité est verrouillée par voie pneumatique et est fixée à un système de verrouillage général pour une excellente intégration des unités et des rails. Lorsque le cylindre n'est pas verrouillé, le moteur principal ne peut pas être démarré, et lorsque le moteur principal est en marche, le cylindre ne peut pas être ouvert. Le système d'entraînement est en freinage automatique afin de garantir la position d'origine de l'engrenage après la séparation de l'unité.
- Système de retour automatique à zéro, permettant d’ajuster avec précision en réduisant le gaspillage de feuilles lors des tests.
- Conception modulaire permettant d'ajouter ou de retirer des unités selon les besoins, avec un design esthétique et une couleur attrayante.
- Roulements de rouleaux de colle et d’anilox de marque NSK, et les autres roulements de marque Renben.
- Le moteur principal est un moteur à fréquence.
- Pièces électriques basse tension (contacteur, relais, bouton) de marque Siemens (Allemagne) ou Schneider (France).
- Composants pneumatiques : vérin de Zhejiang "Dongte", électroaimant de Shanghai “Sono” ou Guangzhou “AirTAC”.
- Connexion sans clavette pour une précision et une fiabilité accrues.
- Unité de collage en pliage contrôlée par ordinateur, conçue par notre ingénieur senior jordanien M. Mohammad Baliha, en s'inspirant de la machine Langston de l’American Sun Group, intégrant des technologies avancées avec une vitesse de conception jusqu'à 320 m/min. Sous contrôle informatique complet, cette unité est équipée d’une courroie de haute qualité pour une production rapide, stable et précise.
- Structure de l’unité de collage : structure, dispositif de transport de la section avant, dispositif de pressage intermédiaire, dispositif de correction arrière, dispositif de sortie latérale du produit fini, dispositif de commande électrique.
- Unité de cerclage : conçue avec un rouleau motorisé et un servo-moteur pour une alimentation précise. Le bras de cerclage est actionné par une came pour un fonctionnement stable. Le mécanisme de nouage est actionné par un servo-moteur pour des performances rapides et fiables. La tête de cerclage est fabriquée en alliage de chrome-molybdène pour une durabilité optimale, avec un système de lubrification centralisé pour prolonger la durée de vie, assurant une productivité élevée avec un faible coût de main-d'œuvre.
Paramètres Techniques Principaux
- Largeur intérieure : 2800 mm
-
Vitesse maximale : 200PCS/min
-
Taille maximale d'alimentation : 2550mm×1200mm
-
Taille de l'alimentation par saut : 2550mm×1500mm
-
Taille d'impression maximale : 2400mm×1200mm (forme d'impression fournie)
-
Taille d'alimentation minimale : 380×750 mm
-
Taille minimale de la fente (positive) : 280×80 ×280 ×80mm, profondeur de la fente : 320mm
-
Épaisseur de la forme d'impression standard : 4-7.2mm
-
Précision de l'impression de chevauchement : ≤±0,5mm/unité.
-
Puissance du moteur principal (kW) : 2 (quatre couleurs)
-
Puissance totale (kW) : ≈50
-
Épaisseur du panneau mural : 60 mm
-
Configuration d'encollage : Système de pulvérisation de colle à 3 pistolets et 3 photo-électriques
-
Matériau de liage : ficelle PE28-32
-
Vitesse de liage : 18-23 paquets/min
