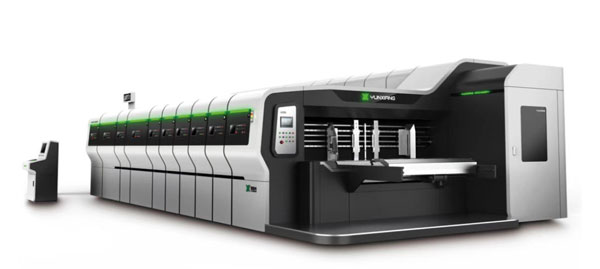

Cette machine intègre des unités d'alimentation, d'impression, de rainurage, de découpe et d'empilage, permettant l'impression, le rainage, le rainurage et le chanfreinage de feuilles à 3 ou 5 couches en une seule opération.

• Le système d'entraînement utilise des engrenages hélicoïdaux pour un faible niveau sonore et une conduite stable. Tous les engrenages sont fabriqués en acier allié 20CrMnTi, traités par rectification de précision, durcissement et lubrification fermée par pulvérisation, garantissant une précision de conduite à long terme.
• Chaque unité s'ouvre et se ferme électriquement avec une alarme sonore continue pour la sécurité de l'opérateur. Le moteur d'ouverture-fermeture est équipé d'un embrayage à couple pour réduire les impacts dus aux erreurs de manipulation.
• Les unités sont verrouillées pneumatiquement, avec un dispositif de verrouillage global assurant une bonne intégration des unités et des rails. Le système de Freinage automatique conserve la position des engrenages lors de la séparation des unités.
• Un système de retour automatique à zéro permet d’ajuster la machine avec seulement quelques feuilles pour réduire le gaspillage lors des tests.
• La machine présente une esthétique soignée et un design modulaire adaptable à divers besoins.
• Les roulements proviennent de NSK, Harbin et Wanxiang.
• Le moteur principal est un moteur à fréquence variable.
• Les pièces électriques basse tension (contacteurs, relais, boutons) sont de marque Schneider, assurant une fiabilité et une durabilité de haut niveau.

L'unité d'alimentation est contrôlée via une interface homme-machine PLC, tandis que l'unité de découpe est intégrée au système de contrôle centralisé pour permettre des ajustements de phasage, de décalage, de soufflerie, de commande marche/arrêt de la machine principale et de l'alimentation, ainsi que des réglages des lames de rainurage.

• Mémoire de Retour à Zéro (mémoire de nettoyage de la forme) : Si un nettoyage ou un changement de forme est requis alors que la machine est ouverte, celle-ci revient automatiquement à sa position initiale après la reconnexion.
• Contrôle de Levée du Rouleau Anilox : Lorsqu'une unité d'impression n'est pas en service, le rouleau anilox peut être contrôlé pour rester en position haute, évitant ainsi tout nettoyage du rouleau d'encrage.
• Retour à Zéro de Positionnement : La position de la forme de la machine toute entière peut être remise à zéro pour atteindre le positionnement requis en une seule opération.

• Largeur intérieure : 3000 mm
• Vitesse de conception : 240PCS/min
• Vitesse de travail : 0-220PCS/min
• Taille d'alimentation maximale : 2750mm×1200mm
• Taille de l'alimentation par saut : 2750mm×1500mm
• Taille d'impression maximale : 2600mm×1200mm (forme d'impression incluse)
• Taille d'alimentation minimale : 350x650 mm
• Taille minimale de rainurage (positive) : 140x140x140x140 mm，(négatif) : 280x80 x280 x80mm
• Profondeur de rainurage : 80 mm
• Épaisseur de la forme d'impression standard : 4-7.2mm
• Précision de l'impression par chevauchement : ≤±0,5mm/unité
• Taille maximale de découpe : 2600mm×1200mm
• Puissance du moteur principal (kW) : 37-45（cinq couleurs）
• Épaisseur de la paroi principale : 60 mm
